液壓傳動的基本工作原理

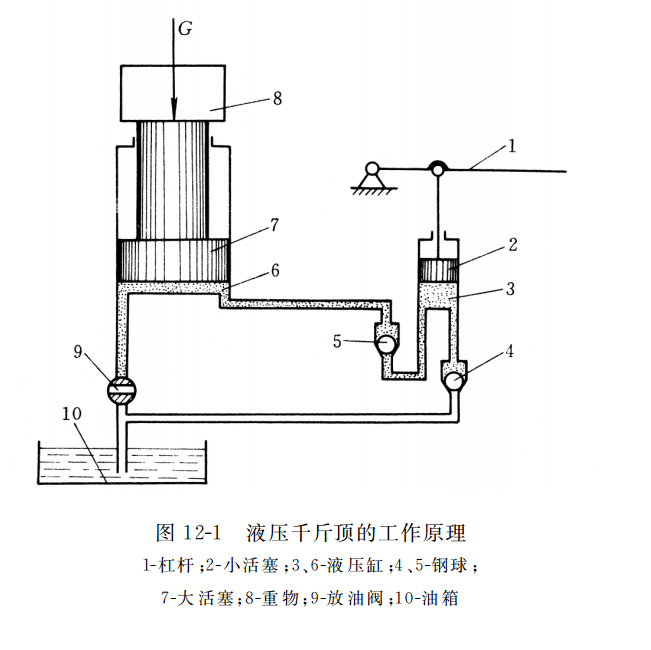

        圖12-1為液 壓 千 斤 頂?shù)?原 理 示 意圖 ，我們可以用它說明液壓傳動的工作原理 。 圖中大小兩個液壓缸6和3的內部分別裝有活塞7和2，活塞和缸體之間保持一種良好的配合關系 ，不僅活塞能在缸內滑動 ，而且配合面之間又能實現可靠的密封 。 當用手向上提起杠桿1時 ，小活塞2就被帶動上升 ，于是小缸3的下腔密封容積增大 ，腔內壓力下降 ，形成部分真空 ，這時鋼球5將所在的通 路關閉 ，油 箱1０中的油液就在大氣壓力的作用下推開鋼球4沿吸油孔道進入小缸的下腔 ，完成一次吸油動作 。 接著 ，壓下杠桿1，小活塞下移 ，小缸下腔的密封容積減小 ，腔內壓力升高 ，這時鋼球4自動關閉了油液流回油箱的通路 ，小缸下腔的壓力油就推開鋼球5擠入大缸6的下腔 ，推動大活塞將重物8（重力為 G）向上頂起一段距離 。

        如此反復地提壓杠桿1，就可以使重物不斷升起 ，達到起重的目的。若將放油閥9旋轉 ９０° ，則在物體 ８ 的自重作用下 ，大缸中的油液流回油箱 ，活塞下降到原位 。

        從此例可以看出 ，液壓千斤頂是一個簡單的液壓傳動裝置 。 分析液壓千斤頂?shù)墓ぷ鬟^(guò)程 ，可知液壓傳動是依靠液體在密封容積變化中的壓力能實現運動和動力傳遞的 。 液壓傳動裝置本質上是一種能量轉換裝置 ，它先將機械能轉換為便于輸送的液壓能 ，后又將液壓能轉換為機械能做功 。
