充液快速運動回路的類型以及工作原理

充液快速運動回路是屬于快速運動回路中的一種，其功用是使執行元件獲得盡可能大的工作速度，以提高生產率或充分利用功率。例如，機床上工作部件的空行程一般需作快速運動。而充液快速運動回路一般來說是分為以下三種類型的，每種類型的工作方式都不一樣，我們來看看不同的充液快速運動回路的類型以及工作原理是怎樣的。

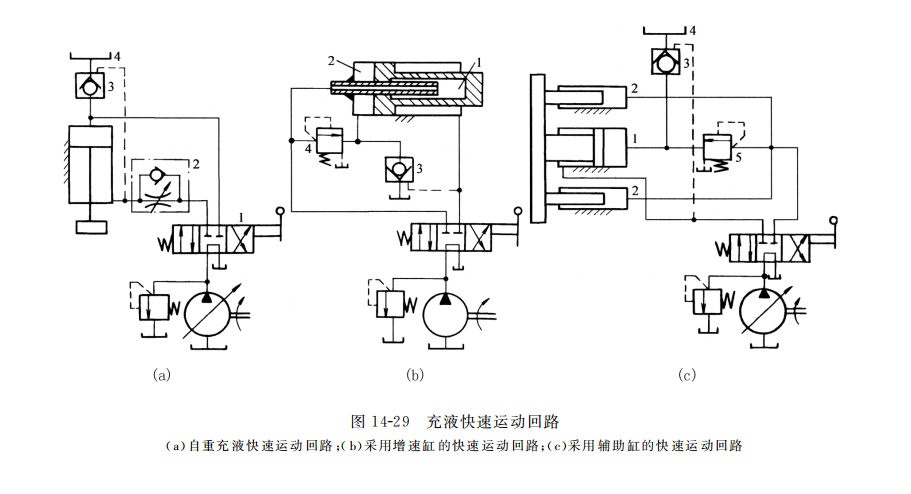

（１）自重充液快速運動回路：此回路用于垂直運動部件且質量較大的液壓機系統。如圖14-29（a）所示，手動換向閥１ 右位接入回路，由于運動部件的自重，活塞快速下降，由單向節流閥 ２ 控制下降速度。 此時因液壓泵供油不足，液壓缸上腔出現負壓，充液油箱４ 通過液控單向閥（充液閥）３ 向液壓缸上腔補油；當運動部件接觸工件負載增加，液壓缸上腔壓力升高，充液閥 ３ 關閉，此時只靠液壓泵供油 ，活塞運動速度降低。 回程時，換向閥左位接入回路，壓力油進入液壓缸下腔，同時打開充液閥 ３，液壓缸上腔一部分回油進入充液油箱 ４。 為防止活塞快速下降時液壓缸上腔吸油不充分，充液油箱常被充壓油箱代替，實現強制充液。

（２）采用增速缸的快速運動回路：對于臥式液壓缸不能利用運動部件自重充液做快速運動，而采用增速缸或輔助缸的方案。 圖14-29（b）是采用增速缸的快速運動回路。 增速缸由活塞缸與柱塞缸復合而成。 當換向閥左位接入回路，壓力油經柱塞孔進入增速缸小腔１ ，推動活塞快速向右移動，大腔 ２ 所需油液由充液閥 ３ 從油箱吸取，活塞缸右腔的油液經換向閥回油箱 。 當執行元件接觸工件負載增加時 ，回路壓力升高，使順序閥 ４ 開啟，高壓油關閉充液閥 ３，并進入增速缸大腔 ２，活塞轉換成慢速運動，且推力增大。 換向閥右位接入回路，壓力油進入活塞缸右腔，同時打開充液閥 ３，大腔 ２ 的回油排回油箱，活塞快速向左退回。 這種回路功率利用比較合理，但增速比受增速缸尺寸的限制，結構比較復雜 。

（３）采用輔助缸的快速運動回路：如圖14-29（c）所示，當泵向成對設置的輔助缸２ 供油時，帶動主缸１ 的活塞快速向左運動 ，主缸１ 右腔由充液閥３ 從充液油箱４ 補油，直至壓板觸及工件后，油壓上升，壓力油經順序閥５ 進入主缸，轉為慢速左移 。 此時主缸和輔助缸同時對工件加壓。 主缸左腔油液經換向閥回油箱。 回程時壓力油進入主缸左腔，主缸右腔油液通過充液閥３ 排回充液油箱４ ，輔助缸回油經換向閥回油箱。 這種回路簡單易行，常用于冶金機械。
